紙漿泵葉輪的相似律和相似標準
發布時間:2022-12-17 點擊量:40

由于紙漿泵內液體流動運動的復雜性,很難用理論方法準確計算泵的特性。因此,有必要運用流體力學的相似理論來解決葉片泵的設計和運行問題。它不僅可以解決模型泵與設計泵的特性曲線的換算,還可以通過調節泵的轉速來改變特性,從而擴大了泵的應用范圍。相似理論是葉片式紙漿泵標準化的理論基礎。因此,相似理論不僅對泵的設計者有用,對泵的使用者也有用。

紙漿泵葉輪的相似律建立在幾何相似和運動相似的基礎上。如果兩個泵滿足幾何相似和運動相似的條件,它們將具有相似的工作條件。

①幾何相似。兩臺水泵的葉輪都有一定比例的對應尺寸,對應的角度都相等。

②類似運動。兩個幾何形狀相似的水泵葉輪,在它們對應的點上有相同的名稱、相同的速度方向和一定的比例,即水流在對應點上的速度三角形相似。因此,在幾何相似的前提下,相似的運動意味著相似的工況。

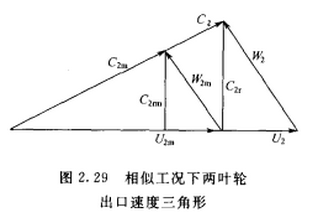

現在,讓我們研究兩個幾何形狀相似的泵在相似條件下的運行,一個是模型泵,用腳標M表示,另一個是實際泵。由于工況相似,葉輪出口處的速度三角形也相似(見圖2.29)。可以得到下面的關系。68e82fea645ac6c6775808f8980f39f.png
